[Arduino] 아두이노 적외선 수신기(IR Receiver) 사용하기

아두이노 적외선 수신기(IR Receiver) 사용하기

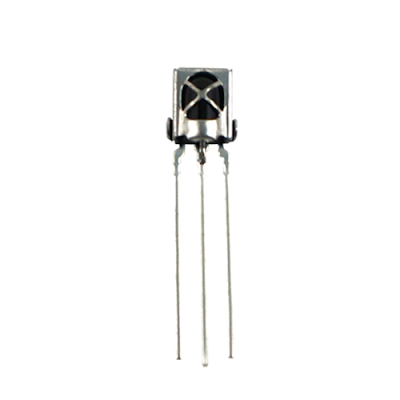

적외선 수신기는 적외선 리모컨 or 적외선 송신기에서 보내는 신호를 받는다.

리모컨으로 TV, 에어컨, 선풍기 등 제어하는 것 처럼 사용 할 수 있다.

회로도

적외선 수신기 그림이 이상하긴 하지만 회로도 대로 연결 하면 된다.

(아무리 찾아도 적외선 수신기 그림이 저거 밖에 없다.)

코드 구현

리모컨이 누른 IR 수신 정보를 출력 해준다.

실행이 안되면 <IR.H>를 추가해야한다.

#include <IR.h>//적외선 수신기 사용

#define IR_PIN 13

unsigned long last = millis();

IRrecv irrecv(IR_PIN);

decode_results decResult;

void setup()

{

  Serial.begin(9600);

  irrecv.enableIRIn();

}

void loop()

{

  if (irrecv.decode(&decResult) == true)

  {

    Serial.println(decResult.value, HEX);

    Serial.println(getDecodetype(decResult.decode_type));

    if(millis() - last > 250)

    {

      last = millis();

      irrecv.resume();

    }

  }

}

String getDecodetype(int type)

{

  String szType="Type : ";

  switch(type)

  {

    case NEC: szType.concat("NEC");

    break;

    case SONY: szType.concat("SONY");

    break;

    case RC5: szType.concat("RC5");

    break;

    case RC6: szType.concat("RC6");

    break;

    case DISH: szType.concat("DISH");

    break;

    case SHARP: szType.concat("SHARP");

    break;

    case PANASONIC: szType.concat("PANASONIC");

    break;

    case JVC: szType.concat("JVC");

    break;

    case SANYO: szType.concat("SANYO");

    break;

    case MITSUBISHI: szType.concat("MITSUBISHI");

    break;

    case SAMSUNG: szType.concat("SAMSUNG");

    break;

    case LG: szType.concat("LG");

    break;

    default: szType.concat("Unknown");

    break;

  }

 return szType;

}
